瑞钧线切割加工的注意事项

　　瑞钧线切割是利用连续移动的电极丝，对工件进行脉冲火花放电蚀除金属、切割成型的电火花线切割机床。适用于加工各种形状复杂和精密细小的工件，如单件齿轮、花键、尖角窄缝类零件、模具的凸模、凹模等，那么今天瑞钧中走丝厂家就来说说加工凸模时的注意事项。

　　凸模在模具中起着很重要的作用，它的设计形状、尺寸精度及材料硬度都直接影响模具的冲裁质量、使用寿命及冲压件的精度。

　　1. 在实际生产加工中，由于工件毛坯内部的残留应力变形及放电产生的热应力变形，故应首先加工好穿丝孔进行封闭式切割，尽可能避免开放式切割而发生变形。如果受限于工件毛坯尺寸而不能进行封闭形式切割，对于方形毛坯件，在编程时应注意选择好切割路线(或切割方向)。

　　2. 由于连接毛坯左右两侧的材料越割越小，毛坯右侧与夹具逐渐脱离，无法抵抗内部残留应力而发生变形，工件也随之变形。若按顺时针方向切割，工件留在毛坯的左侧，靠近夹持部位，大部分切割过程都使工件与夹具保持在同一坐标系中，刚性较好，避免了应力变形。

　　3. 一般情况下，合理的切割路线应将工件与夹持部位分离的切割段安排在总的切割程序末端，即将暂停点（支撑部分）留在靠近毛坯夹持端的部位。切割路线应有利于保证工件在加工过程中始终与夹具(装夹支撑架)保持在同一坐标系，避开应力变形的影响。夹具固定在左端，从葫芦形凸模左侧，按逆时针方向进行切割，整个毛坯依据切割路线而被分为左右两部分。

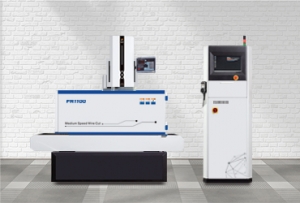

　　中走丝线切割机床是复合走丝线切割机床，即走丝原理是在粗加工时采用高速（8-12m/s）走丝，精加工时采用低速（1-3m/s）走丝，这样工作相对平稳、抖动小，并通过多次切割减少材料变形及钼丝损耗带来的误差，使加工质量也相对提高，加工质量可介于高速走丝机与低速走丝机之间。
